A234 WPB 90 Céim Elbow
BW ELBOW
Uillinn: 30 céim 45 céim 60 céim 90 céim 180 céim
Ga: 1D, 1.5D, 3D,5D,8D,10D...
Méid: Elbow gan uaim (1/2"-24"), ERW / Táite / Elbow Déanta (1/2 ″-48 ″)
Tiús Balla: SCH5S-SCHXXS
Tá Zhengzhou Huitong Pipeline Equipment Co., Ltd ar cheann de na monaróirí agus soláthraithe na príomhchúiseanna le elbow a234 wpb 90 céim sa tSín. Cuirimid fáilte mhór romhat ár n-uillinn a234 wpb 90 céim a cheannach. Glacann ár monarcha na horduithe saincheaptha freisin. Bí saor in aisce taitneamh a bhaint as ár bpraghas iomaíoch agus ár seirbhís den scoth.
ASTM A234 WPB 90 Céim Elbow Praghas 2026|Toisí, Meáchan, Soláthraí
Cad é an A234 WPB ?
Is é ASTM A234 WPB Elbow an tsonraíocht chaighdeánach maidir le feisteas píopaí Elbow déanta as cruach carbóin saoirsithe agus cruach cóimhiotail le haghaidh seirbhíse teochta measartha agus ard. Is iondúil go gcuirtear feistis do phíobáin chruach charbóin a mhonaraítear ar ASMT A234 ar fáil i bhfoirm táthú butt i gcomhréir le ASME B16.9 nó ASME B16.49. Úsáidtear CS Elbow go forleathan i dtionscail éagsúla cosúil le cumhacht, innealtóireacht, tógáil.
ASME B16.9 ASTM A234 WPB 90 céim elbow praghasi 2026 raonta ghnáth óÓ 0.85 go $3.80 an kg, ag brath ar thiús balla (SCH 40/80) agus toirt ordú. Is iad feistis cruach charbóin an caighdeán tionscail le haghaidh seirbhísí ardteochta agus brú i nginiúint ola, gáis agus cumhachta de bharr a n-táthaithe agus na marthanachta den scoth.
Praghas & Costas Feisteas A234 WPB
| Méid (orlach) | Tiús Balla | Raon Praghsanna (USD/Píosa) | Praghas Measta (USD/kg) |
| 2" (DN50) | SCH 40 | $1.00 – $2.50 | $0.90 – $1.15 |
| 4" (DN100) | SCH 40 | $4.50 – $8.00 | $0.85 – $1.10 |
| 8" (DN200) | SCH 80 | $25.00 – $45.00 | $1.10 – $1.35 |
| 12" (DN300) | SCH 40 | $65.00 – $110.00 | $0.95 – $1.20 |
Cuir in iúl dom cineál, méid agus cainníocht na bhfeisteas atá uait, agus cuirfidh mé aluachan saor in aisceceart anois!
Zhengzhou Huitong Co Trealamh Píblíne, Ltd Deimhnithe:
✅ ISO 9001:2015
✅ MTC 10204 3.1 3.2
✅100% PMI (Aithint Dearfach Ábhar)
✅ Tástáil Ultrasonach (In aghaidh ASME VIII)
✅Cigireacht Tríú{0}Páirtí (SGS/BV/DNV/LR)
✅NACE MR0175 / ISO 15156
Sonraíocht Astm A234 Wpb Elbow
NPS:1/2" – 48" (DN15 – DN1200)
Sceideal Tiús Balla: Sch 10 / Sch 20 / Sch 40 / STD / Aic 60 / XS / Sc 80 – Sch 160 / XXS
Uillinn:Caighdeán 90 céim; Customizable 45 céim / 60 céim / 180 céim
Ga Fada (CD):Ga lúbthachta R=1.5D
Ga Gearr (SR):Ga lúbthachta R=1.0D
Íseal-deacracht teochta:Fuinneamh Tionchair Níos mó ná nó cothrom le 27 J ag -29 céim (Charpy V-Notch)
Teocht uasta: 425 céim (800 céim F) de ghnáth
Airíonna Meicniúla:Neart teanntachta (TS) Níos mó é ná 415 MPa nó arb ionann é agus sin ( Níos mó ná 60 ksi nó arb ionann é agus sin); Neart Táirgeachta (YS) Níos mó ná nó cothrom le 240 MPa ( Níos mó ná nó cothrom le 35 ksi)
Frithsheasmhacht i gCreimeadh:Measartha go hÍseal
Dlús:7.85 g/cm³ (7850 kg/m³)
Leáphointe:Timpeall. 1420 – 1540 céim
Cóireáil Teasa:Teocht deiridh foirmithe 620 – 980 céim (1150 – 1800 céim F), agus fuarú aer ina dhiaidh sin; ní gá cóireáil teasa bhreise
Iarratais: Uisce / Gaile / Ola & Gás / Aer Comhbhrúite / Meáin Cheimiceacha Ginearálta
Zhengzhou Huitong Co Trealamh Píblíne, Ltd Deimhnithe:
✅ ISO 9001:2015
✅ MTC 10204 3.1 3.2
✅100% PMI (Aithint Dearfach Ábhar)
✅ Tástáil Ultrasonach (In aghaidh ASME VIII)
✅Cigireacht Tríú{0}Páirtí (SGS/BV/DNV/LR)
Toisí Elbow Wpb ASTM A234
| Ainmneach Méid Píob |
Amuigh Trastomhas |
Laistigh Trastomhas |
Balla Tiús |
Ionad Chun Críoch |
Píob Sceideal |
Meáchan Púnt |
| 1/2 | 0.84 | 0.622 | 0.109 | 0.62 | 40 | 0.09 |
| 3/4 | 1.05 | 0.824 | 0.113 | 0.75 | 40 | 0.1 |
| 1 | 1.32 | 1.05 | 0.133 | 0.88 | 40 | 0.22 |
| 1 1/4 | 1.66 | 1.38 | 0.14 | 1 | 40 | 0.33 |
| 1 1/2 | 1.9 | 1.61 | 0.145 | 1.12 | 40 | 0.43 |
| 2 | 2.38 | 2.07 | 0.154 | 1.38 | 40 | 0.85 |
| 2 1/2 | 2.88 | 2.47 | 0.203 | 1.75 | 40 | 1.7 |
| 3 | 3.5 | 3.07 | 0.216 | 2 | 40 | 2.5 |
| 3 1/2 | 4 | 3.55 | 0.226 | 2.25 | 40 | 3.4 |
| 4 | 4.5 | 4.03 | 0.237 | 2.5 | 40 | 4.5 |
| 5 | 5.56 | 5.05 | 0.258 | 3.12 | 40 | 7.5 |
| 6 | 6.62 | 6.06 | 0.28 | 3.75 | 40 | 11.7 |
| 8 | 8.62 | 7.98 | 0.322 | 5 | 40 | 23.3 |
| 10 | 10.75 | 10.02 | 0.365 | 6.25 | 40 | 40.9 |
| 12 | 12.75 | 12 | 0.375 | 7.5 | * | 61.4 |
| 14 | 14 | 13.25 | 0.375 | 8.75 | 30 | 78.1 |
| 16 | 16 | 15.25 | 0.375 | 10 | 30 | 101 |
| 18 | 18 | 17.25 | 0.375 | 11.25 | * | 128 |
| 20 | 20 | 19.25 | 0.375 | 12.5 | 20 | 159 |
| 24 | 24 | 23.25 | 0.375 | 15 | 20 | 231 |
| 30 | 30 | 29.25 | 0.375 | 18.5 | * | 358 |
| 36 | 36 | 35.25 | 0.375 | 22.25 | * | 518 |
| 42 | 42 | 41.25 | 0.375 | 26 | * | 707 |
| 48 | 48 | 47.25 | 0.375 | 29.88 | * | 1,000 |
ANSI B 16.9 astm a234 gr wpb Méideanna Elbow Ga Fada
|
Méid Ainmniúil Píopa |
Trastomhas Lasmuigh ag Bevel, |
Lár-chuig-Críoch,mm(in.) |
|
|
Elbows 90 céim, |
Elbows 45 céim, |
||
|
(NPS) |
mm(i.) |
A |
B |
|
1∕2 |
21.3(0.84) |
38(1.50) |
16(0.62) |
|
3∕4 |
26.7(1.05) |
38(1.50) |
19(0.75) |
|
1 |
33.4(1.32) |
38(1.50) |
22(0.88) |
|
11∕4 |
42.2(1.66) |
48(1.88) |
25(1.00) |
|
11∕2 |
48.3(1.90) |
57(2.25) |
29(1.12) |
|
2 |
60.3(2.38) |
76(3.00) |
35(1.38) |
|
21∕2 |
73.0(2.88) |
95(3.75) |
44(1.75) |
|
3 |
88.9(3.50) |
114(4.50) |
51(2.00) |
|
31∕2 |
101.6(4.00) |
133(5.25) |
57(2.25) |
|
4 |
114.3(4.50) |
152(6.00) |
64(2.50) |
|
5 |
141.3(5.56) |
190(7.50) |
79(3.12) |
|
6 |
168.3(6.62) |
229(9.00) |
95(3.75) |
|
8 |
219.1(8.62) |
305(12.00) |
127(5.00) |
|
10 |
273.0(10.75) |
381(15.00) |
159(6.25) |
|
12 |
323.8(12.75) |
457(18.00) |
190(7.50) |
|
14 |
355.6(14.00) |
533(21.00) |
222(8.75) |
|
16 |
406.4(16.00) |
610(24.00) |
254(10.00) |
|
18 |
457.0(18.00) |
686(27.00) |
286(11.25) |
|
20 |
508.0(20.00) |
762(30.00) |
318(12.50) |
|
22 |
559.0(22.00) |
838(33.00) |
343(13.50) |
|
24 |
610.0(24.00) |
914(36.00) |
381(15.00) |
|
26 |
660.0(26.00) |
991(39.00) |
406(16.00) |
|
28 |
711.0(28.00) |
1067(42.00) |
438(17.25) |
|
30 |
762.0(30.00) |
1143(45.00) |
470(18.50) |
|
32 |
813.0(32.00) |
1219(48.00) |
502(19.75) |
|
34 |
864.0(34.00) |
1295(51.00) |
533(21.00) |
|
36 |
914.0(36.00) |
1372(54.00) |
565(22.25) |
|
38 |
965.0(38.00) |
1448(57.00) |
600(23.62) |
|
40 |
1016.0(40.00) |
1524(60.00) |
632(24.88) |
|
42 |
1067.0(42.00) |
1600(63.00) |
660(26.00) |
|
44 |
1118.0(44.00) |
1676(66.00) |
695(27.38) |
|
46 |
1168.0(46.00) |
1753(69.00) |
727(28.62) |
|
48 |
1219.0(48.00) |
1829(72.00) |
759(29.88) |
Díorthaítear na sonraí óASME B16.9.
SA234 WPB Coibhéis Elbow
| Píob | Feistiú Elbow Píob | Flains | Comhlaí | Boltaí & Cnónna |
|---|---|---|---|---|
| A106 Gr A | A234 Gr WPA uillinn | A105 | A216 Gr WCB | A193 Gr B7 A194 Gr 2H |
| A106 Gr B | ASTM A234 gr WPB elbow | A105 | A216 Gr WCB | |
| A106 Gr C | A234 Gr WPC uillinn | A105 | A216 Gr WCB |
ASTM A234 gr WPB Comhdhéanamh Ceimiceach elbow
- Carbón (C): Níos lú ná nó cothrom le 0.30%
- Mangainéis (Mn): 0.60–1.05%
- Fosfar (P): Níos lú ná nó cothrom le 0.035%
- Sulfar (S): Níos lú ná nó cothrom le 0.035%
- Sileacan (Si): Níos mó ná nó cothrom le 0.10%
SA234 WPB Airíonna Meicniúla Elbow
Seiceáil thíos ASTM A234 WPB Elbow Mechanical Properties sula ndéanann tú ordú.
- Neart teanntachta: Níos mó ná nó cothrom le 415 MPa (60 ksi)
- Neart toraidh: Níos mó ná nó cothrom le 240 MPa (35 ksi)
- Fadú: Níos mó ná nó cothrom le 22% (solúbtha, ní scoilteadh go héasca)

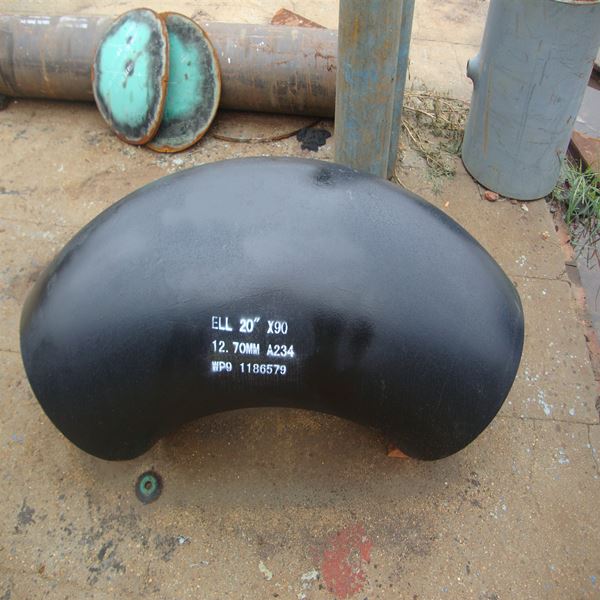

Feistis Píobán Cruach Carbóin 90 Céim Pictiúir Elbow á Thaispeáint
Cad é an difríocht idir WPC agus WPB ASTM A234?
| Maoin | WPB | WPC |
| Uasmhéid carbóin | 0.30% | 0.35% |
| Neart teanntachta | Níos mó ná nó cothrom le 415 MPa | Níos mó ná nó cothrom le 485 MPa |
| Neart toraidh | Níos mó ná nó cothrom le 240 MPa | Níos mó ná nó cothrom le 275 MPa |
| Fadú | Níos mó ná nó cothrom le 22% | Níos mó ná nó cothrom le 19% |
Cad é an difríocht idir A420 WPL6 agus A234 WPB?
Feistis cruach carbóin ar theocht íseal A420 WPL; A234 WPB=meán ginearálta-cruach carbóin teocht.
| Maoin | A234 WPB | A420 WPL6 |
| Caighdeán | A234 (teocht mheán/ard) | A420 (teocht íseal) |
| Teocht íosta | -29 céim (-20 céim F) | -46 céim (-50 céim F) |
| Tástáil tionchair | Ní gá | Éigeantach ( Charpy ag -46 céim ) |
| Toughness | Go maith ag teocht an tseomra | Sármhaith ag teocht chrióigineacha |
| Píobán meaitseála | A106 Gr.B | A333 Gr.6 |
CCanna:
Cad é ábhar WPB grád A234?
Is é ASTM A234 WPB an grád is coitianta a úsáidtear de chruach carbóin saoirsithe le haghaidh feisteas píopa táthaithe (uillíní, tíonna, laghdaitheoirí agus caipíní).
Cad é an bhrí atá le WPB san elbow?
I "A234 WPB 90 céim Elbow", WPB=saoirsithe cruach carbóin Grád B ábhar feistiú.
Cad é an difríocht idir WPB agus WPC?
- WPB: 0.30% C, neart caighdeánach, weldability is fearr, costas is ísle.
- WPC: 0.35% C, neart níos airde, insínteacht níos ísle, ní mór cúram i táthú.
Cad é an difríocht idir ASME B16.9 agus ASME B16.11?
- ASME B16.9clúdaíonn sé feisteas butt-táthú, a chuimsíonn raon leathan de mhéideanna ainmniúla píopa (NPS 1/2 go 48 orlach);
- ASME B16.11clúdaíonn sé soicéad-feistis táthaithe agus snáithithe, atá ceaptha do mhéideanna ainmniúla píopaí níos lú (NPS 1/2 go 4 orlach).
Maidir Zhengzhou Huitong Píblíne Trealamh Co, TEO.
Tá HT PIPE ina-stocálaí agus onnmhaireoir mór le rá. Is soláthraí ábhair dhosmálta/charbóin/cóimhiotail nicile muid a bhfuil 15+ taithí easpórtála againn. Ní hamháin go soláthraímid píopaí, plátaí, barraí cruinne, ach freisin feistis píopaí, flanges, etc. Déan teagmháil linn le haghaidh tuilleadh eolais agus praghsanna saor in aisce.
Údar: Chloe Pu (5 bliana i dtionscal cruach dhosmálta, cóimhiotal nicil, agus cruach carbóin)
Foilsithe: 11 Bealtaine, 2026 (Am Béising)
